STM8S105K4T6C产品描述

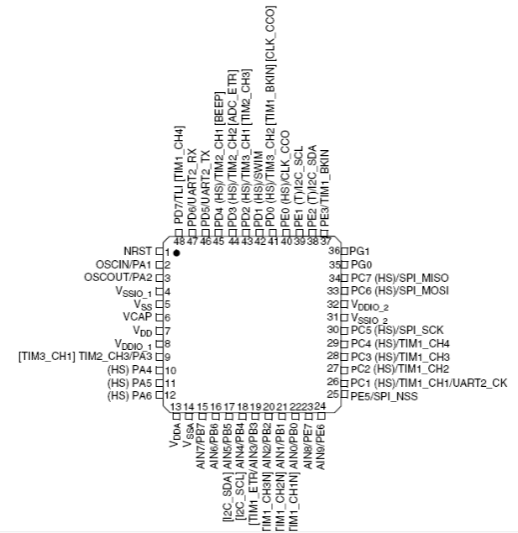

芯片特点：

内核„高级STM8内核，具有3级流水线的哈佛结构„扩展指令集存储器„中等密度程序和数据存储器：─最多32K字节Flash；10K次擦写后在55°C环境下数据可保存20年─数据存储器：多达1K字节真正的数据EEPROM；可达30万次擦写„RAM：多达2K字节时钟、复位和电源管理„2.95 ~ 5.5V工作电压„灵活的时钟控制，4个主时钟源–低功率晶体振荡器–外部时钟输入–用户可调整的内部16MHz RC–内部低功耗128kHz RC„带有时钟监控的时钟安全保障系统„电源管理：–低功耗模式(等待、活跃停机、停机)–外设的时钟可单独关闭„永远打开的低功耗上电和掉电复位中断管理„带有32个中断的嵌套中断控制器„6个外部中断向量，最多37个外部中断定时器„2个16位通用定时器，带有2+3个CAPCOM通道(IC、OC 或 PWM)„高级控制定时器：16位，4个CAPCOM通道，3个互补输出，死区插入和灵活的同步„带有8位预分频器的8位基本定时器

„自动唤醒定时器„2个看门狗定时器：窗口看门狗和独立看门狗通信接口„带有同步时钟输出的UART ，智能卡，红外IrDA，LIN接口„SPI接口最高到8Mbit/s„I2C接口最高到400Kbit/s模数转换器(ADC)„10位，±1LSB的ADC，最多有10路通道，扫描模式和模拟看门狗功能I/O端口„48脚封装芯片上最多有38个I/O，包括16个高吸收电流输出„非常强健的I/O设计，对倒灌电流有非常强的承受能力开发支持„单线接口模块(SWIM)和调试模块(DM)，可以方便地进行在线编程和非侵入式调试
